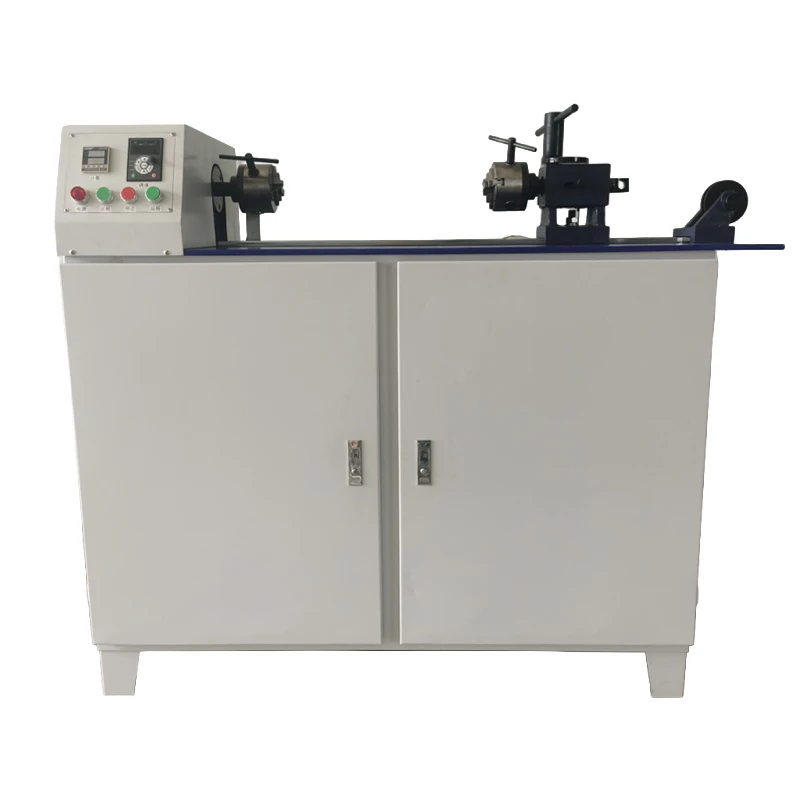

Macchina per prove di torsione e avvolgimento di fili

La macchina per prove di torsione e avvolgimento del filo valuta il comportamento di deformazione plastica-del filo metallico. La funzione di torsione attorciglia un provino bloccato attorno al suo asse longitudinale, mentre la funzione di avvolgimento avvolge il filo attorno a un mandrino specifico per rivelare crepe, delaminazione, difetti superficiali o perdita di duttilità.

Viene utilizzato per barre di rame, barre di alluminio, fili di acciaio, fili rinforzati di alluminio-conduttori di acciaio-, conduttori di cavi e altri prodotti a filo-scoperto in fabbriche di filo, impianti di cavi, laboratori di materiali in entrata-e reparti di ispezione.

Gamme di torsione-specifiche del materiale.Il dispositivo di torsione copre la barra di rame da Φ1–8 mm, la barra di alluminio da Φ1–12 mm e il filo di acciaio da Φ1–3 mm, con impostazioni di velocità di 10, 30 e 60 giri/min. È possibile selezionare la pinza e la velocità in base al diametro del filo in modo da ottenere il conteggio delle torsioni senza scivolamenti incontrollati della presa.

Capacità di avvolgimento combinato su ZY-2002NR.Il modello combinato avvolge filo di alluminio da Φ1,25–6,0 mm, filo di acciaio da Φ0,1–3 mm e filo di rame da Φ0,1–6,0 mm attorno a mandrini da Φ3–20 mm. La torsione e la deformazione dell'avvolgimento possono essere valutate su una macchina senza trasferire i record tra sistemi separati.

Configurazione del provino dritto prima della rotazione.Il mandrino destro fornisce almeno 40 mm di corsa assiale e la lunghezza del provino comprende circa 60–70 mm di tolleranza di bloccaggio. Il corretto allineamento iniziale riduce lo stress da flessione sulla mascella e mantiene visibili i danni associati alla torsione o all'avvolgimento piuttosto che a una configurazione inclinata.

Selezione delle funzioni e degli strumenti.ZY-2002 può essere fornito solo per torsione, mentre ZY-2002NR combina torsione e avvolgimento. Gli inserti del mandrino, le superfici delle ganasce, i diametri dei mandrini, le guide e le coperture protettive possono essere adattati al materiale del filo e alla gamma di diametri.

Velocità, conteggio e configurazione standard.È possibile configurare la velocità di rotazione, la direzione, il contatore delle torsioni, la logica di arresto automatico, la sequenza di avvolgimento e i record di test per GB/T 4909.4, GB/T 4909.7, ISO 7800, ISO 7802 o un metodo aziendale concordato.

Verifica della rotazione e del conteggio.Le impostazioni di 10, 30 e 60 giri/min, il contagiri, il senso di rotazione e la risposta all'arresto automatico vengono controllati attraverso cicli ripetuti.

Allineamento del mandrino e dell'albero.La concentricità del mandrino, le condizioni della presa, l'allineamento del mandrino, la corsa dell'albero destro-e la linea centrale del provino vengono controllati per evitare rotture premature delle ganasce o piegature fuori-asse.

Ispezione del mandrino e del campione-.Il diametro del mandrino, la velocità di avvolgimento, la posizione della guida, la protezione e il percorso visibile del campione vengono controllati con il filo campione prima del rilascio. Ogni macchina completa l'ispezione funzionale finale.
